Chez MOON-TECH, nous fournissons des solutions complètes et entièrement personnalisées de réfrigération et de chauffage conçues pour répondre aux besoins spécialisés de diverses industries.
Types de condensateur: refroidi à l'eau par coquille et tube, échangeur de chaleur à plaques, condensateur évaporatif
Type d'évaporateur: Siphon
Réfrigérants : R134a, R507, etc.
Température de l'eau de sortie: -5°C à -35°C
Coolidants secondaires: solution d'éthylène glycol, solution de chlorure de calcium, etc.
Types de compresseurs: Compresseurs de série semi-hermétiques à étage unique de type ouvert, à deux étages à unité unique de type ouvert, à deux étages à unité double de type ouvert

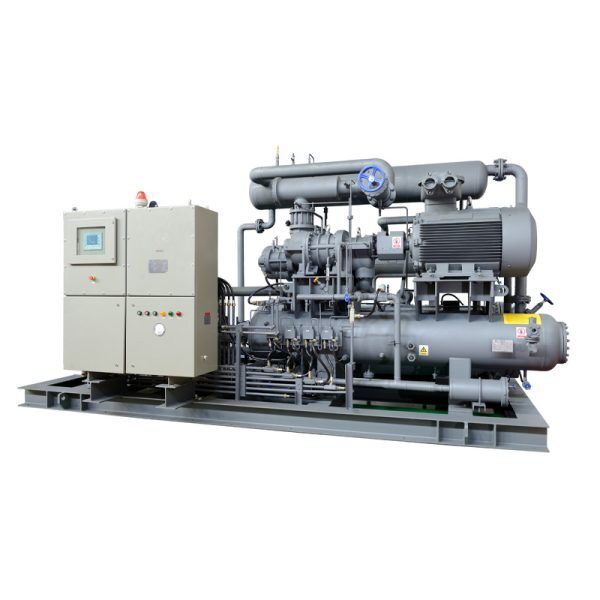

Les refroidisseurs de saumure à basse température siphon de la série YS utilisent des compresseurs à vis à haut rendement de la série LG et des réfrigérants de soutien tels que R717, R22, R134a, R404a et R507. Les modèles standard sont compatibles avec l'éthylène glycol, le chlorure de calcium, le méthanol, le propylène glycol, le chlorure de sodium et d'autres liquides refroidissants secondaires. Ils fournissent un refroidissement de processus à basse température pour des industries telles que la transformation chimique et la transformation profonde des aliments. (Format conservé avec une clarté technique et une concisité optimisées.)
| Article | Unité | YS16MZHSA(B) | YS20MZHSA(B) | ||
| Capacité de réfrigération | kW | 377 | 732 | ||
| Variétés de réfrigérants secondaires | Solution aqueuse d'éthylène glycol/solution aqueuse de chlorure de calcium | ||||
| Mode de contrôle de capacité | Automatique à distance/automatique locale | ||||
| Gamme de contrôle de capacité | % | 15 à 100 | |||
| Réfrigérant | Variétés | R717 | |||
| Charge | kilogrammes | ~220 | ~380 | ||
| Standard | GB536 Ammoniaque anhydre liquéfié | ||||
| Huile réfrigérante | marque | Le M-K4001 | |||
| Charge | Je | ~160 | ~370 | ||
| Standard | Q/YB00J08.21.1-2011 | ||||
| Modèle de compresseur | LG16M | LG20M | |||
| Economiseur | Aucun n o | ||||
| Puissance nominale du moteur | kW | 132 | 250 | ||
| Système électrique/Classe de protection | 3N 50Hz 380V / IP23 | ||||
| Type de condensateur | Shell-tube | ||||
| Condenseur à coque et à tube | Température d'entrée d'eau | ℃ | 30 | ||
| Volume de circulation de l'eau de refroidissement | m³/h | 83 | 161 | ||
| Diamètre des tuyaux d'entrée et de sortie d'eau de refroidissement |
mm |
DN125 |
DN200 |
||
| Pression de conception côté eau de refroidissement | MPa | 0.6 | |||
| Liquide
récepteur |
Volume | m³ | 0.8 | 1.4 | |
| Diamètre du tuyau d'entrée de liquide | mm | DN50 | DN65 | ||
| Diamètre du tuyau de sortie de gaz | mm | DN50 | DN65 | ||
| ltem | Unité | YS16MZHSA(B) | YS20MZHSA(B) | ||
|
Évaporateur |
Type | Type de sifonnage | |||
| Volume de circulation du réfrigérant secondaire | m³/h | 78 | 151 | ||
| Diamètre de dérive de l'entrée et de la sortie de réfrigérant secondaire | mm |
DN125 |
DN150 |
||
| Pression de conception côté réfrigérant secondaire | MPa | 0.6 | |||
|
Refroidisseur d'huile |
Type | Shell-tube | |||
| Réfrigérant | Diamètre de dérive de la sortie de gaz | mm | DN50 | DN65 | |
| Facteur de défaillance du réfrigérant secondaire et de l'eau de refroidissement | m².k/kW | 0.086 | |||
| Résistance du condensateur et de l'évaporateur sur la voie d'eau | MPa | ≤ 0,1 | |||
| Norme de qualité de l'eau de refroidissement | GB50050 Code pour la conception d'eau de refroidissement recirculante industrielle
Traitement |
||||
| Dimension de contour (L * L * H) | mm | ~4095*3250*2940 | ~4600*3500*3400 | ||
| Poids net | kilogrammes | ~8500 | ~11000 | ||
Note :
1.Les conditions de travail conçues dans la table: la température d'entrée d'eau de refroidissement de la coquille et du tube
le condensateur est de 30 ℃ et la différence entre la température d'entrée d'eau et la température de sortie d'eau est de 5 ℃;
la température de sortie d'eau refroidie est -5 ℃ et la différence entre la température d'entrée d'eau et la sortie d'eau
La température est de 5 ℃.
2.Le débit d'eau des évaporateurs est calculé selon la concentration massique de 29,4% de solution d'eau de chlorure de calcium.
3.Le refroidisseur d'huile pour la configuration standard de l'équipement est refroidi par des réfrigérants.
4.La distribution de puissance de l'équipement doit considérer la puissance auxiliaire pour le moteur de la pompe à huile, le système de commande, etc.
5.Le condensateur évaporatif n'est pas monté sur l'unité.
