Di MOON-TECH, kami menyediakan solusi pendinginan dan pemanasan yang komprehensif dan sepenuhnya disesuaikan yang dirancang untuk memenuhi kebutuhan khusus beragam industri.
Jenis kondensator: Shell-and-tube air-cooled, kondensator penukar panas piring, kondensator penguapan
Jenis evaporator: Jenis banjir
Refrigerant: R134a, R507, dll.
Suhu Air Outlet: -5-35 ℃
Pendingin sekunder: larutan etilen glikol, larutan kalsium klorida, dll.
Jenis kompresor: Kompresor seri satu tahap tipe terbuka, dua tahap unit tunggal tipe terbuka, dua tahap unit ganda tipe terbuka, semi-hermetik

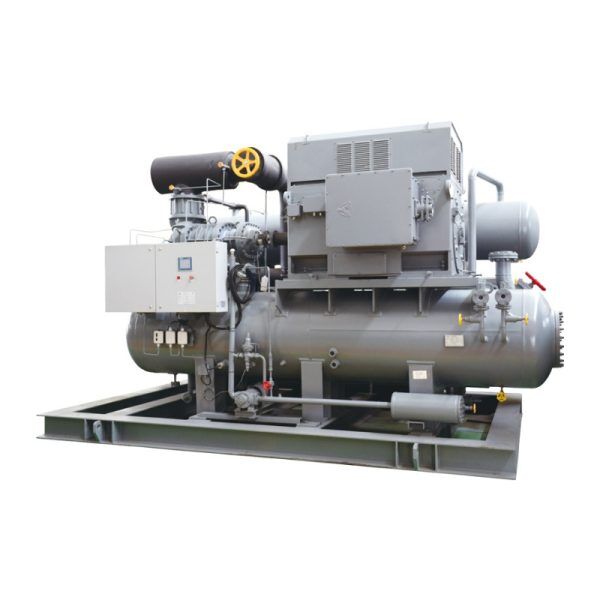

Kompresor dalam pendingin air asin suhu rendah seri YS mengadopsi kompresor sekrup seri LG efisiensi tinggi baru, yang menampilkan kebisingan rendah dan keandalan tinggi.
Kondenser adalah jenis cangkang dan tabung yang didinginkan air dengan tabung pertukaran panas efisiensi tinggi, ukuran kompak dan ringan.
Evaporator mengadopsi struktur tipe banjir.
Sistem pengembalian minyak menggunakan pengembalian minyak ejektor, yang sederhana dan dapat diandalkan untuk dioperasikan.
Pendingin minyak mengadopsi pendinginan minyak yang didinginkan cairan atau didinginkan air, memberikan kinerja pertukaran panas yang baik dan operasi yang andal.
Unit’ kontrol tingkat cairan mengadopsi sistem PMFL SV canggih secara internasional, yang memungkinkan penyesuaian otomatis terus menerus dengan keandalan tinggi.
Unit kecil terintegrasi skid; unit besar dipasang dan dirakit di lokasi, menawarkan kenyamanan dan efisiensi.
Seluruh unit beroperasi dengan lancar, dengan getaran rendah, dan memastikan keamanan dan keandalan.
Chiller air asin suhu rendah seri YS menggunakan kompresor sekrup efisiensi tinggi LG baru sebagai unit inti. R22 adalah pendingin utama, tetapi R134a, R404a, R507, dan pendingin lainnya juga tersedia.
Pendingin sekunder dapat mencakup etilen glikol, kalsium klorida, metanol, propilen glikol, natrium klorida, dan larutan lainnya.
Unit ini menyediakan air asin suhu rendah untuk pendinginan proses di industri seperti kimia, farmasi, dan pengolahan makanan.
| Barang | Unit | YS12MZMSA (B) | YS16MZMSA (B) | YS20MZMSA (B) | |
| Kapasitas pendinginan | kualitas | 168.2 | 367 | 704.4 | |
| Varietas air dingin | Larutan air etilen glikol dan larutan air kalsium klorida | ||||
| Rentang kontrol kapasitas | % | 15 ～ 100 | |||
| Pendinginan | Varietas | R22 yang | |||
| Biaya | Kilogram | ~ 200/200 | ~ 330/330 | ~ 600/530 | |
| Standar | GB7373 Industri CHClF2 (F22) | ||||
| Pendinginan
minyak |
merek | Model M-K4001 | |||
| Biaya | l | ~ 110 | ~ 160 | ~ 370 | |
| Standar | Q / YB00J08.21.1 "Minyak beku (tipe mineral) " | ||||
| Model kompresor | LG12M | LG16M | LG20M | ||
| Kekuatan nominal motor | kualitas | 65 | 132 | 250 | |
| Sistem listrik | 3P 380V 50HZ | ||||
| Kondensator | Jenis | Shell-tabung | |||
| Suhu masuk air | ℃ | 30 | |||
| Sirkulasi air pendingin
volume |
M3 / jam | 40 | 85 | 155 | |
| Masuk air pendingin dan
diameter pipa outlet |
milimeter |
DN80 |
DN125 |
DN150 |
|
| Tekanan desain sisi air pendinginan |
MPa |
0.6 | |||
| Barang | Unit | YS12MZMSA (B) | YS16MZMSA (B) | YS20MZMSA (B) | |
|
Pengevaporator |
Jenis | Jenis banjir | |||
| Air output
suhu |
℃ | -5 | |||
| Sirkulasi air dingin
volume |
|
35/36 | 70/75 | 135/140 | |
| Diameter drift dari inlet dan outlet air dingin |
milimeter |
DN80 |
DN125 |
DN150 |
|
| Tekanan desain sisi air dingin |
MPa |
0.6 | |||
| Faktor kesalahan air dingin dan pendinginan
air |
m2.k/kw | 0.086 | |||
| Ketahanan kondensator dan evaporator
Di jalan air |
MPa |
≤0.1 | |||
| Standar kualitas air pendingin | GB50050 Kode untuk Desain Pengolahan Air Pendinginan Recirculating Industri | ||||
| Dimensi garis besar (L * W * H) | milimeter | ~ 3049*1886*1912 | ~ 3178*2265*2217 | ~ 3836*2435*2398/
~ 3763*2374*2302 |
|
| Berat bersih | Kilogram | ~ 3750 | ~ 5000 | ~ 7000 | |
Catatan:
Suhu masuk dan suhu outlet air adalah 5 “ ℃ ; suhu outlet air dingin adalah -5 “ ℃ dan perbedaan antara suhu masuk air dan suhu outlet air is5c.
② Laju aliran pendingin sekunder dalam tabel dihitung sesuai dengan konsentrasi massa 35% larutan air etilen glikol dan konsentrasi massa 20,9% larutan air kalsium klorida.
③ Dalam hal menggunakan pendingin sekunder lainnya, volume sirkulasi air yang didinginkan dapat dihitung ulang sesuai dengan parameter sifat fisiknya.
④ Dalam tabel di atas, item sebelum / menunjukkan unit etilen glikol dan item setelah / menunjukkan unit kalsium klorida.
