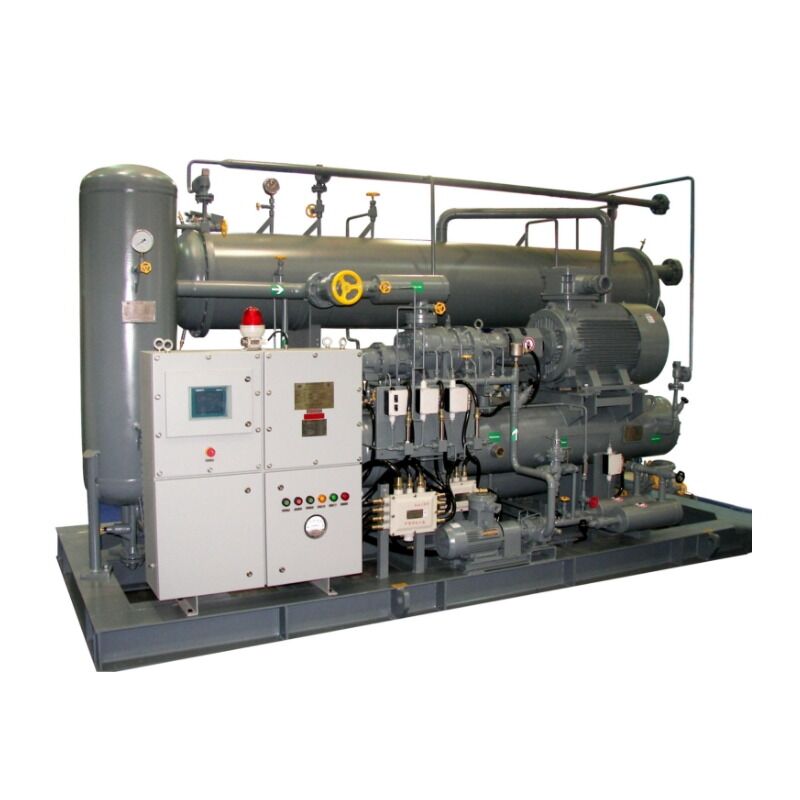

تستخدم دورة التبريد هذه البروبان (R290) كسائل العمل. انخفاض درجة الحرارة، انخفاض الضغط غاز المبرد من المستخدم’ يتم سحب مربع البارد في الضاغط ، وضغط ، وتحويله إلى غاز عالي درجة الحرارة والضغط العالي. ثم يدخل فاصل الزيت ، حيث يتم فصل معظم زيت التشحيم. ثم يتدفق الغاز إلى المكثف ، حيث يتبادل الحرارة مع الهواء / الماء. ثم يتم نقل الحرارة التي يطلقها الهواء / الماء ، وتكثيف البروبان إلى سائل. ثم يتم إرسال هذا السائل إلى صندوق البارد لتوفير التبريد المسبق للغاز الطبيعي ومبرد مختلط.

في دائرة زيت الضاغط، الزيت من وحدة الضاغط’ فصل الزيت يدخل مبرد الزيت ، حيث يتبادل الحرارة مع الهواء / الماء ، حيث يتم نقل الحرارة بعيدا. يمر الزيت المبرد عبر فلتر الزيت ثم يدخل مضخة الزيت ، حيث يتم ضغطه وإعادته إلى الضاغط ، مما يوفر التشحيم والتبريد. يتم التحكم في درجة حرارة إمدادات الزيت بواسطة صمام التحكم في درجة حرارة الزيت.

دردشة الآن

ميزات المنتج

01 تطبيق المنتج

02

03 وصف المنتج

تفاصيل المنتج

العملية الأساسية:
تستخدم دورة التبريد هذه البروبان (R290) كسائل العمل. انخفاض درجة الحرارة، انخفاض الضغط غاز المبرد من المستخدم’ يتم سحب مربع البارد في الضاغط ، وضغط ، وتحويله إلى غاز عالي درجة الحرارة والضغط العالي. ثم يدخل فاصل الزيت ، حيث يتم فصل معظم زيت التشحيم. ثم يتدفق الغاز إلى المكثف ، حيث يتبادل الحرارة مع الهواء / الماء. ثم يتم نقل الحرارة التي يتم إطلاقها عن طريق الهواء / الماء. يتم تكثيف البروبان إلى سائل ثم يتم إرساله إلى صندوق البارد لتوفير التبريد المسبق للغاز الطبيعي ومبرد مختلط.
في دائرة زيت الضاغط، الزيت من وحدة الضاغط’ فصل الزيت يدخل مبرد الزيت ، حيث يتبادل الحرارة مع الهواء / الماء. ثم يتم نقل الحرارة عن طريق الهواء / الماء. يمر الزيت المبرد من خلال فلتر الزيت ويدخل مضخة الزيت ، حيث يتم ضغطه ويعود إلى الضاغط ، مما يوفر التشحيم والتبريد. يتم التحكم في درجة حرارة إمدادات الزيت بواسطة صمام التحكم في درجة حرارة الزيت.

الشروط المطبقة على الوحدة

مشروع
ضغط المدخل MPa (G)	0~0.5
ضغط المخرج MPa (G)	0.5~2.0
درجة حرارة المدخل ℃	> -50
درجة حرارة المخرج ℃	< 90
نطاق تنظيم التدفق %	10~100
وضع تنظيم تدفق الضاغط	صمام الشريحة*

*: معدل تدفق الضاغط: صمام شرائح التردد المتغير المشترك للتنظيم

جدول المعلمات التقنية

ضغط الضاغط / العادم BOG 1.6MPa (G)

البند		وحدة	NJLG450	NUJLG550	NJLG650	NJLG850	NJLG1050	NJLG1250		NUJLG1450		NJLG1650
ضغط	نموذج الضاغط		LG25 (V) BS	LG25 (V) BM	LG25 (V) BL	LG32 (V) BS	LG32 (V) BM	LG32 (V) BL		LG40 (V)		LG40 (V) BM
	قدرة التبريد	كيلوواط	439.2	550.7	681.8	855.9	1048.4	1220.5		1492.2		1694
	ضغط مدخل الضاغط	ميجا باس (G)	0.02~0.04
	ضغط مخرج الضاغط	ميجا باس (G)	1.4~1.6
	نقل قوة العمود	كيلوواط	298	366.4	453.3	574.3	701.9	819.5		1072		1242.7
	سرعة الدوران	دورات في الدقيقة	2960	2960	2960	2960	2960	2960		2960		2960
المحرك الرئيسي	إمدادات الطاقة		10KV / 3PH / 50Hz
	درجة مقاومة للانفجار من المحرك		EX dIIBT4
	قوة تصنيف المحرك	كيلوواط	355	400	500	630	800	900		1250		1400
	وضع البدء		بدء مباشر
	سرعة المحرك	ر / دقيقة	2960
مكثف	نوع		تبريد الهواء / تبريد الماء
	درجة حرارة مدخل الغاز	℃	80
	تكثيف الغاز درجة الحرارة	℃	50/40
	مدخل الهواء / الماء درجة الحرارة	℃	40/32
	درجة مقاومة للانفجار من محرك المروحة		EX dIIBT4
	حمولة التكثيف	كيلوواط	737	917	1135	1430	1750	2040	2564		2937

البند			وحدة	NULG450	NJLG550	NJLG650	NJLG850	NJLG1050	NUJLG1250	NJLG1450	NJLG1650
نظام زيت التشحيم	معدل تدفق مضخة الزيت		لتر / دقيقة	220	220	220	400	400	400	800	800
	عدد مضخة الزيت (s)		قطعة	2 (واحد في الاستخدام والآخر للاستخدام الاحتياطي)
	مضخة الزيت / المحرك	الطاقة	كيلوواط / قطعة	4	4	4	7.5	7.5	7.5	11	11
		النظام الكهربائي		380KV / 3PH / 50Hz
		مقاومة للانفجار الصف		EX dIIBT4
		وضع البدء		بدء مباشر
		سرعة الدوران	ر / دقيقة	1450
