Di MOON-TECH, kami menyediakan solusi pendinginan dan pemanasan yang komprehensif dan sepenuhnya disesuaikan yang dirancang untuk memenuhi kebutuhan khusus beragam industri.

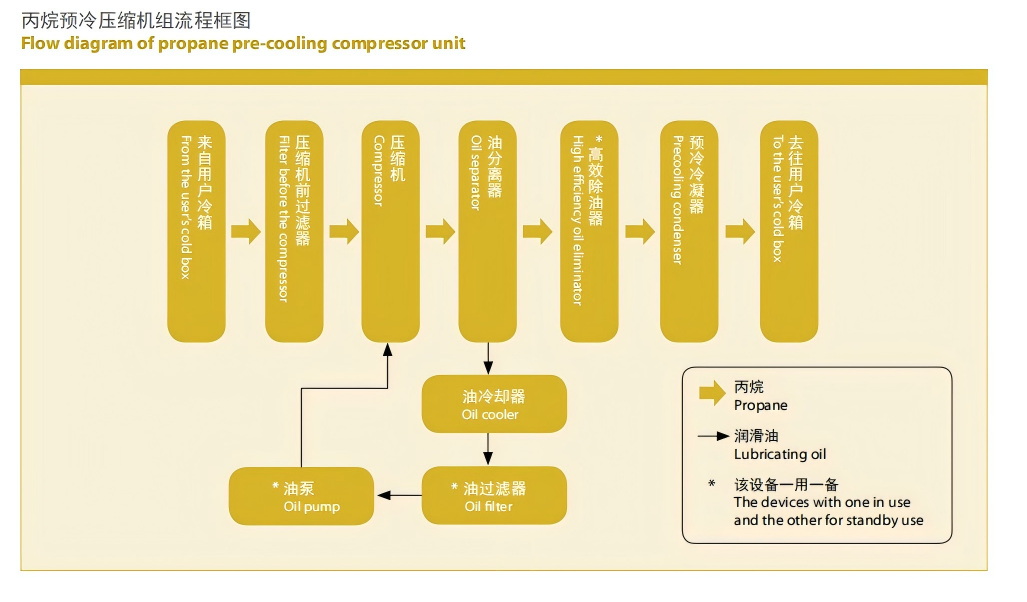

Siklus pendinginan ini menggunakan propana (R290) sebagai cairan kerja. Suhu rendah, gas pendingin tekanan rendah dari pengguna’ kotak dingin ditarik ke dalam kompresor, dikompresi, dan diubah menjadi suhu tinggi, gas tekanan tinggi. Kemudian memasuki pemisah minyak, di mana sebagian besar minyak pelumas dipisahkan. Gas kemudian mengalir ke kondensator, di mana ia bertukar panas dengan udara / air. Panas yang dilepaskan kemudian dibawa oleh udara / air, mengkondensasi propana menjadi cairan. Cairan ini kemudian dikirim ke kotak dingin untuk menyediakan pra-pendinginan untuk gas alam dan pendingin campuran.
Dalam sirkuit minyak kompresor, minyak dari unit kompresor’ Pemisah minyak memasuki pendingin minyak, di mana ia bertukar panas dengan udara / air, di mana panas dibawa. Minyak yang didinginkan melewati filter minyak dan kemudian memasuki pompa minyak, di mana ditekan dan dikembalikan ke kompresor, menyediakan pelumas dan pendinginan. Suhu pasokan minyak dikendalikan oleh katup kontrol suhu minyak.
Proses dasar:
Siklus pendinginan ini menggunakan propana (R290) sebagai cairan kerja. Suhu rendah, gas pendingin tekanan rendah dari pengguna’ kotak dingin ditarik ke dalam kompresor, dikompresi, dan diubah menjadi suhu tinggi, gas tekanan tinggi. Kemudian memasuki pemisah minyak, di mana sebagian besar minyak pelumas dipisahkan. Gas kemudian mengalir ke kondensator, di mana ia bertukar panas dengan udara / air. Panas yang dilepaskan kemudian dibawa oleh udara / air. Propana dikondensasikan menjadi cairan dan kemudian dikirim ke kotak dingin untuk menyediakan pra-pendinginan untuk gas alam dan pendingin campuran.
Dalam sirkuit minyak kompresor, minyak dari unit kompresor’ Pemisah minyak memasuki pendingin minyak, di mana ia bertukar panas dengan udara / air. Panas kemudian dibawa oleh udara / air. Minyak yang didinginkan melewati filter minyak dan memasuki pompa minyak, di mana ditekan dan dikembalikan ke kompresor, menyediakan pelumas dan pendinginan. Suhu pasokan minyak dikendalikan oleh katup kontrol suhu minyak.
Kondisi yang berlaku dari unit
| Proyek | |
| Tekanan masuk MPa (G) | 0~0.5 |
| Tekanan outlet MPa (G) | 0.5~2.0 |
| Suhu masuk ℃ | dan -50 |
| Suhu outlet ℃ | dan 90 |
| Rentang regulasi aliran % | 10~100 |
| Mode pengaturan aliran kompresor | Katup geser* |
*: Laju aliran kompresor: Katup geser frekuensi variabel gabungan untuk regulasi
Tabel parameter teknis
BOG kompresor / tekanan knalpot 1.6MPa (G)
| Barang | Unit | NJLG450 | NUJLG550 | NJLG650 | NJLG850 | Model: NJLG1050 | Model: NJLG1250 | NUJLG1450 | Model: NJLG1650 | |||
| Kompresi
|
Model kompresor | LG25 (V) BS | LG25 (V) BM | LG25 (V) BL | LG32 (V) BS | LG32 (V) BM | LG32 (V) BL | LG40 (V) | LG40 (V) BM | |||
| Kapasitas pendinginan | kualitas | 439.2 | 550.7 | 681.8 | 855.9 | 1048.4 | 1220.5 | 1492.2 | 1694 | |||
| Tekanan masuk kompresor | MPa (G) |
0.02~0.04 |
||||||||||
| Tekanan outlet kompresor | MPa (G) | 1.4~1.6 | ||||||||||
| Transmisi kekuatan poros | kualitas | 298 | 366.4 | 453.3 | 574.3 | 701.9 | 819.5 | 1072 | 1242.7 | |||
| Kecepatan rotasi | rpm | 2960 | 2960 | 2960 | 2960 | 2960 | 2960 | 2960 | 2960 | |||
|
Motor utama |
Pasokan listrik | 10KV / 3PH / 50Hz | ||||||||||
| Kelas tahan ledakan dari
motor |
Eks dIIBT4 | |||||||||||
| Kekuatan nominal motor | kualitas | 355 | 400 | 500 | 630 | 800 | 900 | 1250 | 1400 | |||
| Mode memulai | Mulai langsung | |||||||||||
| Kecepatan motor | r / menit | 2960 | ||||||||||
|
Kondensator |
Jenis | Pendinginan udara / pendinginan air | ||||||||||
| Suhu masuk gas | ℃ | 80 | ||||||||||
| Kondensasi gas
suhu |
℃ |
50/40 |
||||||||||
| Masuk udara / air
suhu |
℃ |
40/32 |
||||||||||
| Kelas tahan ledakan motor kipas angin |
Eks dIIBT4 |
|||||||||||
| Beban kondensasi | kualitas | 737 | 917 | 1135 | 1430 | 1750 | 2040 | 2564 | 2937 | |||
| Barang | Unit | NULG450 | NJLG550 | NJLG650 | NJLG850 | Model: NJLG1050 | NUJLG1250 | NJLG1450 | Model: NJLG1650 | ||
| Sistem minyak pelumas | Tingkat aliran pompa minyak | L / menit | 220 | 220 | 220 | 400 | 400 | 400 | 800 | 800 | |
| Jumlah pompa minyak (s) | potongan | 2 (satu dalam penggunaan dan yang lain untuk penggunaan standby) | |||||||||
|
Pompa minyak / Motor |
Kekuatan | kW / potongan | 4 | 4 | 4 | 7.5 | 7.5 | 7.5 | 11 | 11 | |
| Sistem listrik | 380KV / 3PH / 50Hz | ||||||||||
| Tahan ledakan
kelas |
Eks dIIBT4 |
||||||||||
| Mode memulai | Mulai langsung | ||||||||||
| Kecepatan rotasi | r / menit | 1450 | |||||||||
* Suhu penguapan adalah -35’ C dan suhu kondensasi 40’ C pada kapasitas pendinginan (suhu penguapan dapat disesuaikan sesuai dengan proses pengguna).
